8 (495) 627-72-82 доб.2139
info@russilica.ru
В щелочном синтезе алюмосиликатных цеолитов кремнезоль не следует рассматривать как инертный нанодисперсный наполнитель, который в неизменном состоянии переходит в конечный продукт. При повышенной концентрации гидроксид-ионов меняется состояние поверхности SiO₂ и начинается последовательное расщепление силоксановых связей Si–O–Si.
В результате образуются реакционноспособные силикатные формы. Они взаимодействуют с алюминатными компонентами реакционной системы и участвуют в формировании аморфного алюмосиликатного предшественника. Уже из этой промежуточной фазы при последующем старении и гидротермальной обработке развивается цеолитный каркас.
Скорость трансформации исходного кремнезоля зависит от всей химии системы. Значение имеют щёлочность, температура, концентрация диоксида кремния, количество воды, источник алюминия и продолжительность выдержки. Поэтому высокая удельная поверхность сама по себе не является гарантией ускоренной кристаллизации.

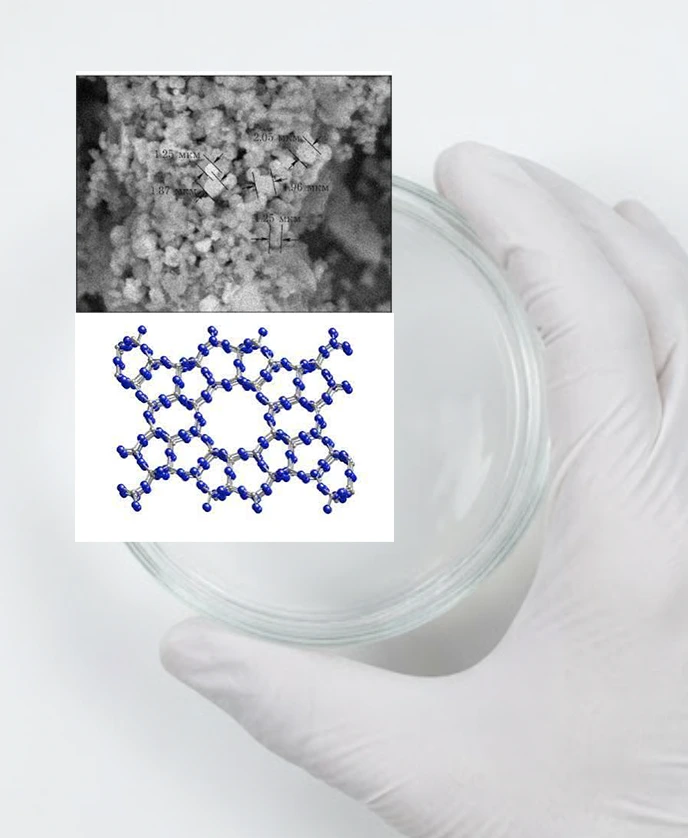

Химическая форма источника кремния влияет на свойства алюмосиликатного предшественника ещё до начала кристаллизации. Отличия могут проявляться в размере промежуточных силикатных соединений, продолжительности индукционного периода, количестве центров кристаллизации и размере конечных кристаллов.
Меньший размер исходных частиц силиказоля сам по себе не гарантирует получение мелкокристаллического цеолита. После введения в реакционную систему исходные наночастицы растворяются и перестраиваются, поэтому конечный результат определяется всей последовательностью:
источник SiO₂ → растворение → состав аморфного предшественника → нуклеация → рост кристалла.
Стадия старения может существенно влиять на последующую кристаллизацию. После смешения щелочного алюминатного раствора с кремнезолем резко меняется ионная сила среды. Исходная коллоидная устойчивость SiO₂ уменьшается, одновременно идёт его растворение и формируется аморфная алюмосиликатная фаза.
В системе цеолита NaY изменение продолжительности старения сопровождалось изменением состава этого предшественника. При более длительной выдержке в конкретной рецептуре формировалось большее количество более мелких центров зарождения, что влияло на дальнейшую кристаллизацию и конечный выход цеолитной фазы.
Поэтому при квалификации кремнезоля необходимо фиксировать не только его расход. Для сопоставимых лабораторных испытаний одинаковыми должны оставаться порядок смешения компонентов, температура и продолжительность старения, соотношение Si/Al, содержание щёлочи, соотношение H₂O/SiO₂, источник алюминия, режим перемешивания и условия последующей гидротермальной обработки.
Если эти параметры меняются одновременно с маркой кремнезоля, невозможно достоверно определить, какой именно фактор вызвал изменение результата.
Для наночастиц кремнезёма действует фундаментальная геометрическая зависимость: при уменьшении диаметра возрастает удельная поверхность.
Меньшие частицы обеспечивают более высокую площадь контакта на единицу массы, однако после ввода в концентрированную щелочную среду система перестаёт быть обычным стабильным товарным золем. Начинаются растворение SiO₂, перераспределение силикатных форм и формирование нового предшественника.
Поэтому технически правильный вопрос звучит не «какой минимальный размер частиц нужен», а «какая марка обеспечивает требуемый состав и воспроизводимость предшественника в конкретной рецептуре синтеза».
В гидротермальном синтезе вода является полноценным компонентом молярной рецептуры. Поэтому концентрация кремнезоля влияет не только на количество жидкого продукта, которое требуется перекачать или хранить.
Однако это не означает, что более концентрированный кремнезоль автоматически уменьшает общее количество воды в реакторе. Если целевая рецептура требует определённого соотношения H₂O/SiO₂, дополнительную воду необходимо скорректировать таким образом, чтобы молярный состав смеси остался в требуемой фазовой области.
Концентрация кремнезоля влияет прежде всего на материальный баланс, загрузку жидкого сырья, количество дополнительной воды и удобство приготовления реакционной смеси.
Коллоидный диоксид кремния применяется в системах с существенно различающимися режимами кристаллизации. Жидкий источник кремния встречается в синтезах структур FAU, MFI, RHO и других кремнийсодержащих каркасов.
Но из этого нельзя выводить универсальный температурный или временной режим для синтеза цеолитов с кремнезолем.
В разных системах различаются:
Для материалов, относимых к молекулярным ситам, этот принцип особенно важен.
«РусСилика» производит стабильные водные силиказоли РУСЗОЛЬ для цеолитов и молекулярных сит в Дзержинске Нижегородской области.
Для данной отрасли подбор подходящей марки должен начинаться с технического задания. Наиболее полезная исходная информация:
После анализа задачи можно выбрать подходящие марки для проведения сравнительных испытаний.
«РусСилика» предоставляет техническую документацию и образцы продукции. Это позволяет проводить квалификацию кремнезоля непосредственно в рецептуре заказчика, не перенося результаты чужих систем на конкретное производство.
Для применения в синтезе цеолитов нельзя сформировать одну универсальную спецификацию «идеального кремнезоля». Требования зависят от каркаса, щёлочности, состава предшественника и допустимого ионного баланса.
Кремнезоль в синтезе цеолитов и молекулярных сит – это прежде всего управляемый жидкий источник диоксида кремния, а не универсальная функциональная добавка. В щелочных алюмосиликатных системах его частицы растворяются и становятся частью химии аморфного предшественника, поэтому параметры исходного кремнезоля необходимо рассматривать совместно с Si/Al, Na/Si, H₂O/SiO₂, режимом старения и условиями кристаллизации.
| Параметр | Доступная информация по линейке «РусСилики» | Что необходимо определить для конкретного синтеза |
| Форма продукта | Водный силиказоль | Пригодность конкретной марки для рецептуры |
| Содержание SiO₂ | До 40% в общей линейке | Требуемая концентрация с учётом H₂O/SiO₂ |
| Размер частиц | Общий диапазон 5–20 нм | Целевой размер конкретной марки |
| Удельная поверхность | Связана с размером частиц | Контролировать по спецификации выбранной марки |
| Содержание натрия | Зависит от марки | Допустимый вклад Na в материальный баланс |
| рН | Зависит от конкретной системы стабилизации | Совместимость с технологией приготовления |
| Плотность | Определяется маркой и концентрацией | Используется для объёмного дозирования |
| Техническая документация | Предоставляется | Проверить параметры конкретной партии |
| Образцы | Предоставляются | Провести лабораторные испытания |
Главный критерий выбора – не отдельная паспортная характеристика, а воспроизводимость целевого цеолитного продукта.
Если переход на другую марку кремнезоля меняет размер частиц, содержание Na или концентрацию SiO₂, следует пересчитать материальный баланс и повторить лабораторную проверку.
Особенно осторожно необходимо относиться к прямой замене силикатных растворов, сухих источников кремния или кремнийорганических предшественников на силиказоль. Эквивалентность по массе кремния ещё не означает эквивалентности по кинетике формирования реакционного предшественника.
Экономическую эффективность кремнезоля корректно выводить из технологической задачи. Без данных конкретного производства нельзя обещать фиксированное сокращение затрат, увеличение выхода или уменьшение времени кристаллизации. Полезнее анализировать, какую производственную неопределённость позволяет контролировать специфицированный источник кремния.
| Проблема на производстве | Решение при подборе РУСЗОЛЬ | Потенциальная экономическая выгода |
| Содержание Na в источнике кремния | Спецификация содержания натрия и пересчёт Na/Si | Более точный расход щёлочи и меньше корректировок рецептуры |
| Изменение соотношение H₂O/SiO₂ при смене сырья | Учёт концентрации кремнезоля и вводимой водной фазы | Снижение риска выхода из рабочего состава смеси |
| Нестабильность кристаллизации между партиями | Квалификация одной спецификации силиказоля | Снижение количества сырьевых переменных |
| Неясное влияние размера исходного SiO₂ | Сравнение нескольких марок в одинаковой рецептуре | Исключение переплаты за характеристики, не дающие эффекта |
| Сложность обращения с сухим кремнезёмным сырьём | Подача готовой водной дисперсии | Упрощение операций дозирования жидкого сырья |
| Риск неудачной промышленной замены источника диоксида кремния | Предварительные лабораторные испытания | Снижение риска запуска неподтверждённой рецептуры в производственный реактор |
На практике наиболее важным показателем является не «максимальный эффект», а воспроизводимый результат при минимально необходимой спецификации сырья.
При сравнении вариантов необходимо менять только один фактор – марку или количество кремнезоля – при сохранении остальных условий синтеза. После этого оценивают фазовый состав, кристалличность, соотношение Si/Al, размер кристаллов, выход и технологичность выделения продукта.
Такой подход позволяет перевести выбор кремнезоля из закупочного сравнения «цена за килограмм» в сравнение по фактическому влиянию на производственный процесс.
Рациональное внедрение начинается не с заказа промышленной партии, а с технического задания и лабораторной квалификации.
Рекомендуемый порядок работы:
Такой порядок особенно важен при замене другого типа источника кремния.
Чтобы купить РУСЗОЛЬ для синтеза цеолитов, направьте в «РусСилику» техническое задание и запросите образцы подходящих марок. Рабочее содержание продукта и протокол внесения определяются по результатам лабораторных испытаний вашей рецептуры.
© 2020-2024 ООО "РусСилика" ОГРН 1205500027710, ИНН 5501267734, КПП 660850001.
Вся информация на сайте носит справочный характер и не является публичной офертой, определяемой статьей 437 ГК РФ.
